一，結構解析

1.頭部設計

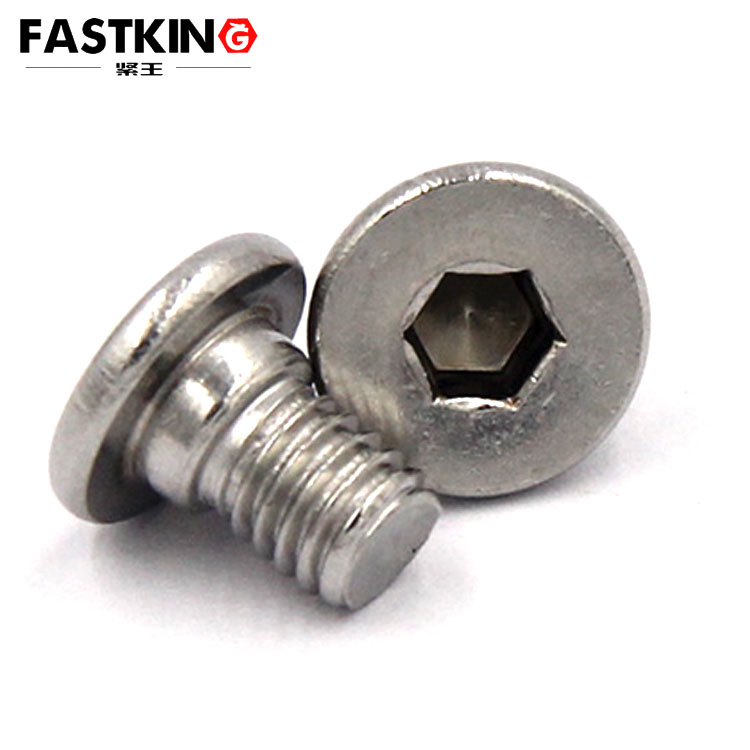

平圓頭（Pan Head）呈圓弧過渡，底部平坦，具有以下優勢：

• 外觀美觀：圓潤弧線適合外露安裝，提升產品質感
• 應力分散：圓弧過渡減少頭部應力集中，降低斷裂風險
• 工具接觸面大：內六角驅動提供更大的扭矩傳遞面積

2.內六角驅動

相比十字槽，內六角驅動具備：

• 高扭矩傳遞：六角接觸面均勻受力，不易滑牙
• 重復拆裝性好：多次拆裝后仍能保持良好驅動性能
• 安裝空間靈活：扳手可從多角度切入，適合狹小空間

二，臺階結構（核心特征）

1.臺階螺絲的無螺紋桿部是其核心設計：

• 精確定位：臺階直徑與安裝孔配合，實現零件精確定位
• 抗剪切力：無螺紋桿部承受剪切載荷，避免螺紋受力
• 保護螺紋：裝配時臺階先接觸，防止螺紋磕碰損傷
• 控制夾緊力：臺階高度決定夾緊厚度，避免過緊或過松

2.螺紋部分

• 標準牙距：符合 ISO/DIN/GB 標準，互換性強
• 螺紋長度：根據夾緊需求設計，通常為總長的 40-60%
• 末端處理：平底或微倒角，便于導入螺孔

三，選型核心要素

1. 尺寸規格

2. 材質選擇

3. 公差配合

臺階與安裝孔的配合精度直接影響定位效果：

• 間隙配合（H8/g7）：便于快速裝配，適合批量生產
• 過渡配合（H7/js6）：定位精度高，適合精密設備
• 過盈配合：需壓入安裝，定位最精確但裝配困難

4. 表面處理

• 鍍鋅：基礎防護，成本低，適合室內環境
• 鍍鎳：外觀好，耐腐蝕性優于鍍鋅
• 發黑處理：低調美觀，適合光學設備
• 達克羅：超強防腐，無氫脆，適合汽車部件
• 鈍化：不銹鋼專用，增強耐腐蝕性

四，典型應用場景

精密儀器：臺階定位確保光學元件、傳感器安裝精度，避免螺紋受力影響測量精度。

汽車制造：發動機組件、變速箱殼體、懸掛系統等部位，承受高振動和剪切載荷。

電子設備：服務器機箱、通信基站、電源模塊，臺階設計便于快速對齊安裝。

模具行業：模板定位、滑塊固定，臺階承受開合模沖擊力，保護螺紋不受損。

機器人關節：高精度定位配合內六角高扭矩，確保關節連接可靠。

五，選型注意事項

1. 臺階長度公差：建議控制在±0.1mm 以內，過長導致無法夾緊，過短失去限位作用
2. 孔位設計：安裝孔直徑應與臺階直徑匹配，預留適當間隙
3. 擰緊順序：多顆螺絲時應交叉對角擰緊，確保受力均勻
4. 防松措施：振動環境建議配合彈墊、螺紋膠或防松螺母使用
5. 潤滑處理：高扭矩安裝時可涂少量潤滑油，減少摩擦系數波動

六，結語

平圓頭內六角臺階螺絲集定位、緊固、限位于一體，是精密裝配的理想選擇?？茖W(xué)選型需綜合考慮尺寸、材質、公差、表面處理等多重因素，結合實際工況做出最優決策。在工業制造向高精度、高效率發展的趨勢下，臺階螺絲的應用價值將愈發凸顯。選對一顆螺絲，就是為產品質量筑起一道堅實防線。
